Какие отклонения от проектных решений выявляются при сканировании здания?
Сканирование позволяет установить фактическую геометрию объекта и сопоставить ее с рабочей документацией, проектными решениями, исполнительными схемами и нормативными требованиями. В ходе обследования фиксируются отклонения положения стен, колонн, перекрытий, перегородок, проемов, лестничных маршей, кровельных конструкций и других элементов. Отдельно анализируется геометрия фасада, включая вертикальность плоскостей, смещение осей, перепады, локальные выпучивания и иные нарушения проектных отметок. При необходимости выполняется проверка инженерных коммуникаций, проходок, шахт и технических зон, если их фактическое расположение влияет на соответствие проекту.
В рамках услуги формируется цифровая копия объекта на основании лазерного сканирования или другого метода инструментальных измерений. По облаку точек специалисты получают обмерный план, обмерные чертежи, поэтажные планы, фасадные чертежи и разрезы здания. Такой подход позволяет обнаружить не только очевидные расхождения, но и систематические смещения, которые невозможно надежно определить визуальным контролем. Результаты измерений сопоставляются с координатами, осями, отметками и размерами, указанными в проекте.
Обычно анализируются следующие параметры:
1. Отклонение конструкций от вертикали и горизонтали.
2. Несовпадение фактических размеров помещений с проектными.
3. Смещение проемов, стен, колонн и перегородок относительно осей.
4. Расхождение отметок перекрытий, площадок, кровли и инженерных узлов.
5. Нарушение геометрии фасада и несоответствие проектным разрезам.
6. Изменение трассировки инженерных коммуникаций и технических отверстий.
По итогам выполняется контроль отклонений с учетом допустимой погрешности измерений и требований нормативной документации. В Приморско-Ахтарске специалисты компании ЭкспертизаРоссия используют результаты сканирования для подготовки объективного технического заключения, в котором каждое существенное расхождение подтверждается измерениями, схемами и фотофиксацией результатов.
Как проходит обследование и анализ фактической геометрии объекта?
Методика проведения работ определяется после изучения технического задания, состава проектной документации, назначения здания и доступности помещений. До выезда специалисты уточняют, какие элементы необходимо проверить, какие проектные отметки являются исходными и в каком виде требуется передать результаты. Это может быть анализ отдельного этажа, фасада, конструктивной секции или всего объекта с подготовкой цифровой модели и комплекта графических материалов.

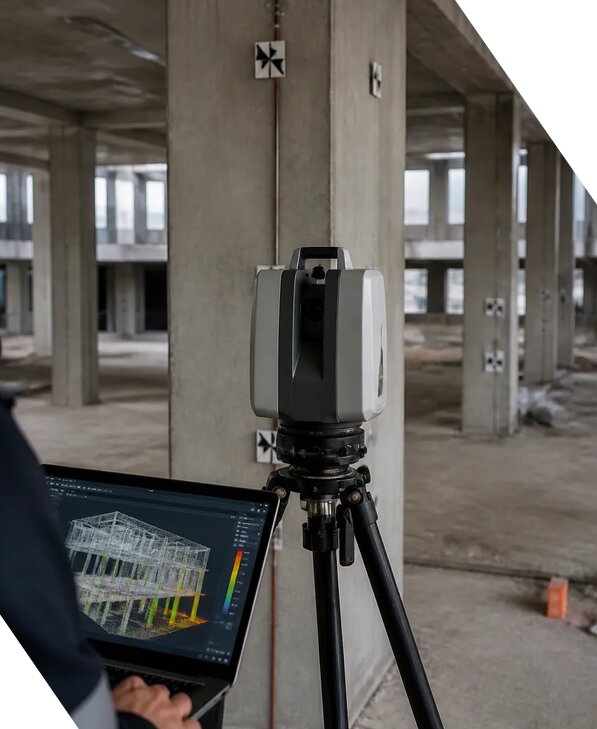

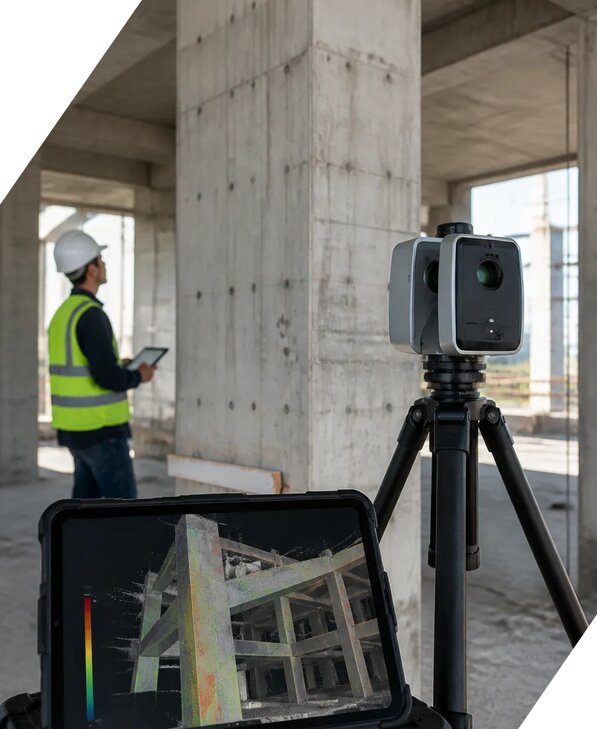

На первом этапе выполняется визуальный контроль. Эксперты осматривают доступные помещения и наружные поверхности, отмечают зоны деформаций, следы ремонта, повреждения, перекосы, трещины, непроектные перегородки и изменения инженерных сетей. Затем проводятся натурные измерения с применением измерительного оборудования. Лазерный сканер, электронный тахеометр, нивелир и другие средства позволяют получить координаты большого количества точек и построить точную цифровую копию объекта. В сложных зонах дополнительно применяются ручные измерения и фотофиксация результатов.
После полевых работ данные обрабатываются в специализированном программном обеспечении. Из облака точек формируются планы помещений, поэтажные планы, разрезы здания, фасадные чертежи и обмерный план. Затем графические материалы сопоставляются с проектом в формате DWG или в другом согласованном формате. Для каждого проверяемого элемента определяется фактическое положение, проектное положение и величина расхождения. При необходимости составляются цветовые карты отклонений, сечения, таблицы координат и схемы локальных несоответствий.
В итоговую документацию включаются описание объекта, исходные данные, примененная методика проведения, сведения об измерительном и испытательном оборудовании, результаты измерений, оценка точности, таблицы отклонений и выводы о соответствии требованиям. Такой порядок обеспечивает воспроизводимость расчетов и позволяет использовать материалы при реконструкции, авторском надзоре, приемке работ, подготовке исполнительной документации и техническом обследовании. Компания выполняет лабораторный контроль и обработку данных с учетом особенностей объекта и требований заказчика.
Какие документы и материалы предоставляются по результатам анализа отклонений?
Состав отчетных материалов зависит от площади объекта, количества проверяемых конструкций, состояния проектной документации и целей обследования. Базовым результатом является комплект, в котором отражены фактические параметры здания, выявленные отклонения и их сопоставление с проектными решениями. Документы готовятся на основании инструментальных измерений, а не только визуального осмотра, поэтому могут использоваться для технических решений, корректировки проекта, строительного контроля и подтверждения объема фактически выполненных работ.
В стандартный комплект могут входить:
1. Техническое заключение с описанием объекта, задач обследования, исходных документов и основных выводов.
2. Обмерный план и обмерные чертежи с фактическими размерами и отметками.
3. Поэтажные планы и планы помещений с указанием стен, перегородок, проемов, колонн и инженерных зон.
4. Фасадные чертежи с отображением геометрии фасада, высотных отметок и отклонений плоскостей.
5. Разрезы здания, на которых показаны уровни перекрытий, кровли, лестниц и других конструктивных элементов.
6. Таблица отклонений с указанием проектного значения, фактического значения, разницы и допустимого предела.
7. Схемы или карты распределения отклонений по помещениям, этажам и фасадам.
8. Фотоматериалы, подтверждающие состояние конструкций и места проведения измерений.
9. Файлы цифровой модели, облака точек или чертежи в формате DWG, если это предусмотрено техническим заданием.
Отдельно могут быть подготовлены рекомендации по дальнейшему обследованию, уточнению проектных решений, исправлению выявленных несоответствий или организации повторного контроля. Если проект содержит неполные либо противоречивые сведения, это отражается в отчете, поскольку корректность сравнения зависит от качества исходной документации. В Краснодарском крае отчетные материалы могут быть адаптированы под требования строительного контроля, технического заказчика, проектной организации или аккредитованной лаборатории. По запросу результаты передаются в печатном и электронном виде.
Можно ли определить пригодность объекта к дальнейшему строительству или эксплуатации по результатам сканирования?
Сканирование и анализ отклонений позволяют получить достоверные сведения о фактическом состоянии и геометрии объекта, однако вывод о пригодности здания всегда формируется с учетом цели обследования, типа конструкций, выявленных дефектов и действующих нормативных требований. Само по себе лазерное сканирование показывает пространственное положение элементов и величину расхождений, но в отдельных случаях для окончательной оценки требуются дополнительные испытания материалов, вскрытия, проверка узлов, расчет несущей способности и обследование скрытых участков.
По результатам анализа можно определить, насколько фактические размеры и положение конструкций соответствуют проекту, имеются ли критичные смещения, нарушена ли взаимная увязка элементов, возможно ли размещение оборудования, совпадают ли проемы и инженерные проходки с рабочими чертежами. Это особенно важно перед продолжением строительства, монтажом фасадных систем, установкой технологического оборудования, устройством внутренних перегородок, реконструкцией или оформлением исполнительной документации. Полученные данные помогают избежать ситуации, когда последующие работы выполняются на основании ошибочных проектных размеров.
При оценке учитываются следующие обстоятельства:
1. Величина и характер отклонения, включая локальное или системное распространение.
2. Расположение дефекта относительно несущих и ограждающих конструкций.
3. Влияние расхождения на безопасность, эксплуатацию, монтаж и долговечность.
4. Соответствие фактических параметров проекту и нормативной документации.
5. Наличие трещин, деформаций, повреждений, коррозии и других признаков снижения надежности.
6. Точность исходных материалов и допустимая погрешность измерений.
По итогам подготавливается протокол результатов и техническое заключение с разделением выявленных отклонений по степени значимости. В документе указывается, какие расхождения не влияют на дальнейшие работы, какие требуют корректировки проекта, а какие нуждаются в дополнительном лабораторном контроле или срочных мероприятиях. При необходимости используется испытательное оборудование для проверки прочности, жесткости и состояния материалов. Стоимость выполнения работ начинается от 35483 руб/м² и уточняется после определения объема измерений и состава отчетности.
Как анализ отклонений по сканированию помогает при реконструкции и строительном контроле?
При реконструкции, капитальном ремонте и приемке строительных работ проектные размеры не всегда соответствуют фактически выполненным конструкциям. Причинами могут быть ошибки разбивки осей, изменения, внесенные на площадке, неточности монтажа, усадка, деформации, неполная исполнительная документация или несогласованные решения подрядчиков. Сканирование позволяет быстро зафиксировать реальное состояние здания до начала следующего этапа работ и использовать эти сведения как единую измерительную основу для проектировщиков, технического заказчика и строительно-монтажной организации.
Цифровая копия объекта помогает проверить, можно ли разместить новые перегородки, оборудование, инженерные коммуникации, лестницы, двери, окна и фасадные системы без конфликтов с уже существующими элементами. На ее основе уточняются обмерные чертежи, поэтажные планы, фасадные чертежи и разрезы здания. Проектировщик получает не приблизительные размеры, а фактическую геометрию с координатами, отметками и визуализацией проблемных зон. Это снижает риск повторного проектирования, переделок, простоев и дополнительных расходов.
В строительном контроле результаты сканирования применяются для:
1. Проверки соответствия выполненных работ рабочему проекту.
2. Контроля положения конструкций до закрытия последующими слоями.
3. Сопоставления фактических объемов и размеров с исполнительными схемами.
4. Выявления отклонений фасада, перекрытий, стен, колонн и проемов.
5. Подтверждения качества монтажа инженерных коммуникаций и технологических узлов.
6. Подготовки исходных данных для корректировки проектных решений.
7. Документирования состояния объекта перед передачей, реконструкцией или спорной ситуацией.
Работы проводятся с применением инструментальных измерений, визуального контроля и фотофиксации результатов. В сентябре наши специалисты могут подготовить протокол результатов, графические схемы, таблицы отклонений и техническое заключение в соответствии с техническим заданием. Отправьте запрос КП Денису Александровичу, чтобы определить требуемый состав обследования, сроки, формат выдачи данных и возможность применения скидки от 15 процентов при заказе услуги под ключ. Телефон для связи: +7 931 105-63-33. Мы работаем Пн-Пт 09-18 Сб-Вс вых..
